苏州汇成元电子供应I-PEX 20322-028T-11连接器

苏州汇成元电子供应I-PEX 20322-028T-11连接器

苏州汇成元电子供应I-PEX 20322-028T-11连接器

文章出处： 阅读量： 发表时间：2020-08-07 13:27:00
0

I-PEX 20322-028T-11连接器

苏州汇成元供应:I-PEX 20322全系列连接器


所用连接器产品描述：

0.5 mm 间距, 90度出线垂直插拔，极细同轴线连接器，混合型 (组合高度: 4.3 mm)

适用于比标准尺寸更宽的电缆

高速率传输, eDP HBR2 (5.4 Gbps/lane)应用的理想之选

同时焊接不同尺寸的极细同线和电子线

接点间距(mm): 0.500

嵌合高度: 4.50 Max. (4.30 mm Nominal)

可提供Pin数: 28 32 40

极细同轴线(AWG): #36 #38 #40 #42 #44 #46

嵌合类型: 垂直

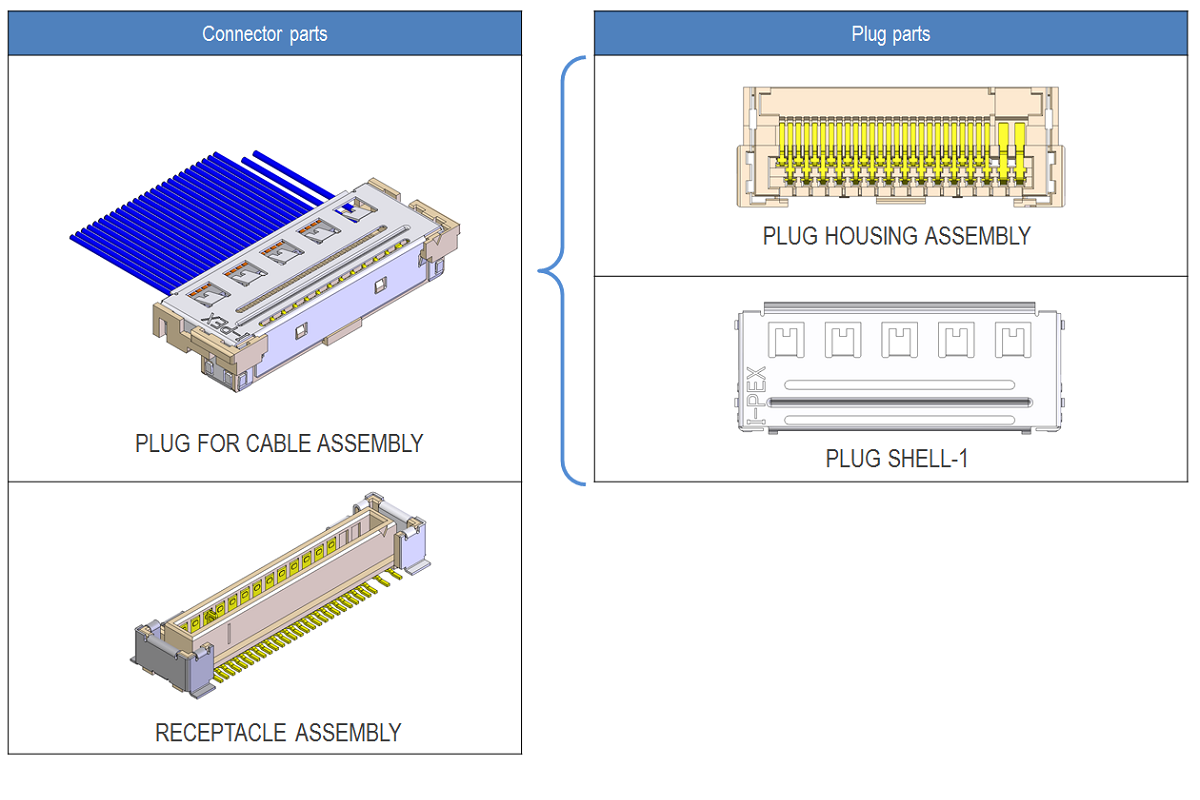

连接器展示图片：


连接器型号说明图示：

I-PEX20322系列FPL (Hybrid)料号表:

Part Number Description Pin count Part Number
PLUG FOR CABLE ASSEMBLY 28 20321-028T-11
32 20321-032T-11
40 20321-040T-11
　 PLUG HOUSING 28 20322-028T-11
32 20322-032T-11
40 20322-040T-11
PLUG SHELL 28 1968-0302
32 1968-0402
40 1968-0502
RECEPTACLE 28 20324-028E-11
32 20324-032E-11
40 20324-040E-11






























I-PEX20322系列FPL (Hybrid)技术参数表：

嵌合类型
垂直
Contact pitch
0.500 mm
Max Height
4.50 mm
Depth
7.800
Width Formula
5.0+(0.5*?p) mm
Pin count
28 32 40
Micro-Coaxial Wire (AWG)
#36 #38 #40 #42 #44 #46
Discrete Wire (AWG)
#28 #30 #32 #34 #36 #38 #39 #40 #42 #44 #46
Current rating
0.3A AC/DC [AWG #40] per contact 0.6A AC/DC [AWG #38] per contact 0.8A AC/DC [AWG #36] per contact 1.0A AC/DC [AWG #28~34] per contact
Full EMI shielding
No
Mechanical lock
No

所用连接器全系列料号清单：

20321-028T-11 20321-040T-11 20322-032T-11 1968-0302 1968-0502 20324-032E-11
20321-032T-11 20322-028T-11 20322-040T-11 1968-0402 20324-028E-11 20324-040E-11
20319-R30T-11 1968-0502 20319-R30T-12 20319-R40T-41 20323-030E-11 20323-040E-11
20319-R40T-11 20323-R30E-12 20319-R30T-41 20319-R40T-42 20323-030E-11W 20323-040E-11W
20319-050T-11 20323-R40E-12 20319-R30T-42 20319-050T-41 20323-030E-12 20323-040E-12
20320-R30T-11 20323-050E-12 20319-040T-11 20320-030T-11 20323-030E-12N 20323-040E-12N
20320-R40T-11 20319-030T-11 20319-040T-12 20320-R30T-12 20323-030E-12W 20323-040E-12W
20320-050T-11 20319-030T-12 20319-040T-41 20320-040T-11 20323-030ED11 20323-040ED12N
1968-0302 20319-030T-41 20319-040T-42 20320-R40T-12 20323-030ED12N 20323-R40E-11
1968-0402 20319-030T-42 20319-R40T-12 20320-050T-41 20323-R30ED12N 20323-R40ED12N
20323-050E-11 20323-050ED41 　 　 　 　

相关产品及连接器实物图片(图片仅供参考):
